දළ විශ්ලේෂණය

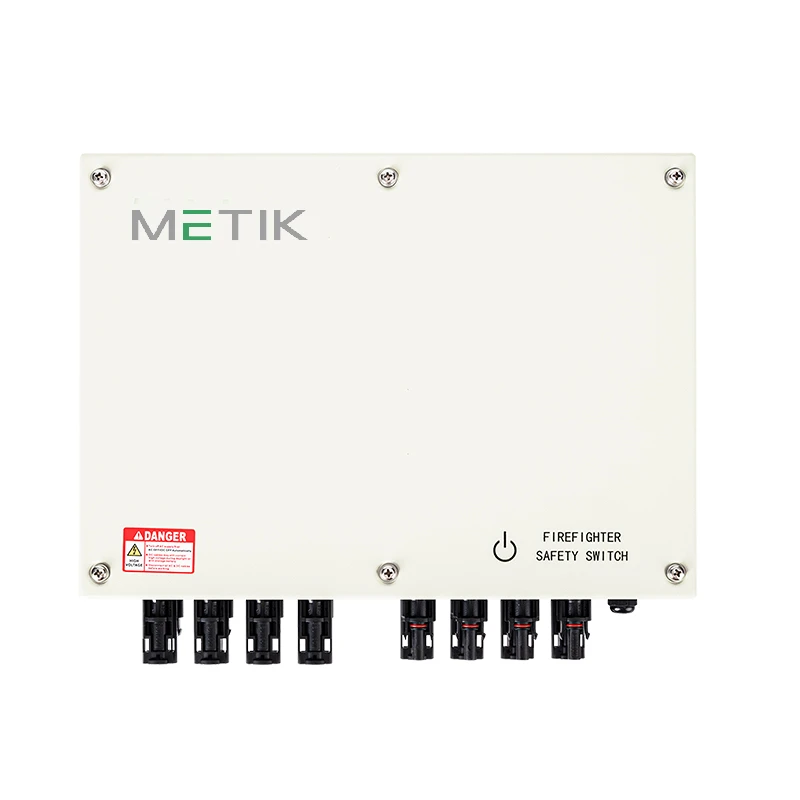

String{0}}මට්ටමේ Rapid Shutdown (RSD) ඒකකය සූර්ය PV තන්තුවලට සෘජුවම ඒකාබද්ධ වූ දෘඪාංග ආරක්ෂණ සංරචකයකි. ග්රවුන්ඩ් ආරම්භකයේ ප්රේරක සංඥාවක් හෝ ග්රිඩ් බල අලාභයක් මත, උපාංගය මිලි තත්පර තුළ තන්තු මට්ටමින් DC බලය ඉක්මනින් විසන්ධි කරයි.
තාක්ෂණික පිරිවිතර
|
අයිතමය |
පිරිවිතර |
|
උපරිම පද්ධති වෝල්ටීයතාවය |
1500V DC දක්වා |
|
අඛණ්ඩ ධාරාව |
තන්තුවකට 30A දක්වා |
|
ආරක්ෂණ ශ්රේණිගත කිරීම |
IP68 / NEMA 4X |
|
ඉන්වර්ටර් ගැළපුම |
SMA / Fronius / Sungrow / Growatt පරීක්ෂා කරන ලදී |
|
DC සම්බන්ධක |
Stäubli MC4 / MC4-Evo 2 (පෙර-ස්ථාපිත) |
|
බලශක්ති පරිභෝජනය |
< 1.5W per unit |
ප්රධාන ප්රතිලාභ
ක්රියාකාරී තාප වසා දැමීම
සංවෘත උෂ්ණත්වය අංශක 85 ඉක්මවන්නේ නම් අභ්යන්තර සංවේදකය ස්වයංක්රීයව වසා දැමීම ප්රේරණය කරයි, දේශීයකරණය වූ තාප පැනීම වළක්වයි.
PLC සංඥා ප්රත්යාස්ථතාව
ඒකාබද්ධ දෘඪාංග පෙරහන හරස්කඩ අවම කරන අතර සමාන්තර තන්තු සහිත විශාල-පරිමාණ C&I වහලවල් මත කරදර බාධා ඉවත් කරයි, දේශීයකරණය වූ සන්නිවේදන අසාර්ථකවීම් සහ ආශ්රිත තන්තු අක්රිය වීම වළක්වයි.
ශුන්ය-වෝල්ට් පෙරනිමි තත්ත්වය
සාමාන්යයෙන්-විවෘත දෘඪාංග වින්යාසයකින් නිර්මාණය කර ඇත; කිසියම් පාලන සංඥාවක් හෝ සහායක බලයක් නැතිවීම ස්වයංක්රීයව ක්ෂණික ආරක්ෂිත වසා දැමීමේ තත්වයකට බල කරයි.
අඩු-අහිමි සන්නායකතාව
අභ්යන්තර සම්බන්ධතා ප්රතිරෝධය සීමා වේ<0.5mΩ, limiting maximum string power loss to ≤0.02%.
මයික්රොප්රොසෙසර් ස්විච් පාලනය
උප-10ms ප්රතිචාර කාලය සංඥා පිළිගැනීමේ සිට සම්පූර්ණ බර යටතේ සම්බන්ධතා වෙන් කිරීම, භෞතික වහල වත්කම් ආරක්ෂා කිරීම සඳහා DC චාප නිවා දැමීම.
චුම්බක අගුල් රිලේ ගෘහ නිර්මාණ ශිල්පය
සම්මත අවුරුදු 25 PV මොඩියුල වගකීම්වලට ගැලපෙන යාන්ත්රික සහ විද්යුත් ආයු කාලයක් සඳහා නිර්මාණය කර ඇති ද්වි{0}}ස්ථායී රිලේ භාවිත කරයි.
යෙදුම් අවස්ථා
වාණිජ සහ කාර්මික (C&I) වහල:දේශීය ගිනි කේත සහ NEC වේගවත් වසා දැමීමේ විධානයන් සපුරාලීම සඳහා අරා රාමුවලට යටින් සෘජුවම ස්ථාපනය කර ඇත.
කටුක පරිසරය (පාවෙන සහ කෘෂිකර්මය):IP68-ශ්රේණිගත ආග්රහණ ආරක්ෂණ සහ විඛාදන-ප්රතිරෝධී ආවරණ, වෙරළබඩ, පාවෙන සූර්ය, සහ කෘෂිකාර්මික ස්ථාපනයන්හි නඩත්තු වියදම් අඩු කිරීම.
ප්රතිස්ථාපන සහ උපයෝගිතා වත්කම් වැඩිදියුණු කිරීම්:ලෙගසි 1000V DC සහ නවීන 1500V DC පද්ධති සමඟ අනුකූල වන අතර, ආරක්ෂිත කේත උත්ශ්රේණි කිරීමේදී ක්රියාකාරී ලෙගසි ඉන්වර්ටර් ප්රතිස්ථාපනය කිරීමේ ප්රාග්ධන වියදම ඉවත් කරයි.
නිෂ්පාදන ධාරිතාව
ස්වයංක්රීය OQC සමත් ගාස්තු:කර්මාන්තශාලාව 100% ස්වයංක්රීය දෘශ්ය පරීක්ෂණය (AOI) සහ සම්පූර්ණ-භාර ක්රියාකාරී පරීක්ෂණය භාවිත කරයි, පිටතට යන තත්ත්ව පාලන සමත් වීමේ අනුපාතය 99.98%ට වඩා වැඩි හෝ සමාන වේ.
ධාරිතාව සහ MOQ:ස්වයංක්රීය ISO 9001/14001/45001 සහතික කළ SMT රේඛා 4ක් හරහා වාර්ෂික නිෂ්පාදන ධාරිතාව ඒකක මිලියන 1.1කි. වාණිජ MOQ ඒකක 200 කින් ආරම්භ වේ.
ගෙවීම් නියමයන්:පැටවීමේ බිල්පතට එරෙහිව ගෙවිය යුතු ශේෂය 70%ක් සමඟින් 30% තැන්පතුවකට සම්මත කොන්දේසි (L/C සහ T/T විකල්ප තිබේ, ණය අනුමැතියට යටත්ව).
සංරචක මූලාශ්රකරණය සහ OEM:ඒකක 5,000 ඉක්මවන ඇණවුම් සඳහා පුද්ගලික ලේබල් කිරීම, අභිරුචි ඊයම් දිග සහ වරහන් වින්යාස කිරීම් තිබේ. STMicroelectronics, Infineon සහ Texas Instruments වෙතින් අර්ධ සන්නායක ලබා ගනී.
වසර 15ක නිෂ්පාදන වගකීම්:වසර 15 ක ව්යාපෘති ජීවන චක්රය හරහා සංරචක ප්රතිස්ථාපනය සහතික කිරීම සඳහා ජාත්යන්තර ප්රතිරක්ෂණ ව්යුහයන් විසින් අනුබල දෙනු ලැබේ.
ලොජිස්ටික්ස් සහ ඇසුරුම්
ISTA-3A සහතික කළ ඇසුරුම්කරණය:ඒකක තනි තනිව තෙතමනය සහිත-මුද්රා-ස්ථිතික බෑග්වල අසුරා ඇති අතර ද්විත්ව{2}}බිත්ති රැලි සහිත අපනයන ප්රධාන පෙට්ටිවල නැව්ගත කර ඇත.
Palletization පිරිවිතර:ප්රමිතිගත 1200mm x 800mm Euro-පැලට් හෝ 48" x 40" US පැලට්, ප්ලාස්ටික් කොන් ප්රොටෙක්ටර් සහ බර ස්ට්රෙච් එතුම සහිත උපරිම ස්ථර 3ක් ගොඩගසා ඇත.
වාණිජ ප්රමුඛ වේලාවන්:Ex-සම්මත ඉන්වෙන්ටරි සඳහා දින 14ක් ඇතුළත කර්මාන්තශාලා යැවීම; ගෝලීය වරාය බෙදා හැරීම (FOB Shanghai/Ningbo, DDP Rotterdam/LA) දින 35-45 ඇතුළත.
රේගු සහ HS කේතීකරණය:විධිමත් රේගු නිෂ්කාශනය සඳහා HS කේතය 8536.50 (1000V/1500V ට අඩු හෝ සමාන වෝල්ටීයතා සඳහා විදුලි ස්විච) යටතේ වර්ග කර ඇත.
ඒකාබද්ධ ලේඛන කට්ටල:සෑම නැව්ගත කිරීමකටම පැහැදිලි භාරකාර දාමයක් සහතික කිරීම සඳහා ඇසුරුම් ලැයිස්තු, සම්භවය පිළිබඳ සහතික සහ සංරචක අනුක්රමික ලුහුබැඳීමේ පත්ර ඇතුළත් වේ.
අනුකූලතා සහ සහතික
NEC 2020/2023 වගන්තිය 690.12 අනුකූලතාව:පාලිත සන්නායක 1-අඩි අරාව මායිම තුළ ආරම්භයේ සිට තත්පර 30ක් ඇතුළත Volts 30ට අඩු ආරක්ෂිතව විසර්ජනය කරයි.
UL 1741 සහ CSA C22.2 සහතිකය:Intertek/TÜV SÜD බෙදා හරින ලද බලශක්ති සම්පත් ආමන්ත්රණය කළ හැකි නෝඩ් සම්බන්ධයෙන් ආරක්ෂිත අනුකූලතාව සඳහා ලැයිස්තුගත කර ඇත.
SunSpec Protocol Authentication:SunSpec PLC සන්නිවේදන ප්රමිතීන් සමඟ සම්පුර්ණයෙන්ම අනුකූල වන අතර, බහු-සන්නාම වාණිජ ඉන්වර්ටර් සමඟ ප්ලග්{0}}සහ-ප්ලේ අන්තර් ක්රියාකාරීත්වය සහතික කරයි.
IEC 60947-3 අඩු වෝල්ටීයතා ස්විච් ගියර් ප්රමිති:අඛණ්ඩ DC තාප බර යටතේ මෙහෙයුම් ආරක්ෂාව සහ හුදකලා කාර්ය සාධනය සඳහා ශ්රේණිගත කර ඇත.
CE සහ UKCA ලකුණු කිරීම:යුරෝපීය සංගමය සහ එක්සත් රාජධානියේ වාණිජ සූර්ය වත්කම් හරහා ක්ෂණිකව යෙදවීම සඳහා සහතික කර ඇත.
තුන්වන-පාර්ශ්වික පරීක්ෂණ වාර්තා:දේශීය වාණිජ අවසරය විධිමත් කිරීම සඳහා බාගත කිරීම සඳහා සම්පූර්ණ TÜV සහ UL පරීක්ෂණ පත්ර තිබේ.
නිති අසන පැණ
ප්ර: ඉන්වර්ටර් ප්රතිස්ථාපනයකින් තොරව දැනට පවතින 1000V පද්ධති වෙත එය නැවත සකස් කළ හැකිද?
පිළිතුර: ඔව්. එය 1000V සහ 1500V DC පද්ධති දෙකටම සහය දක්වන අතර SMA, Fronius, Sungrow, සහ Growatt inverters සමඟ පරීක්ෂා කර ඇති අතර, පැරණි උත්ශ්රේණි කිරීම් පිරිවැය ඵලදායී කරයි.
ප්ර: PLC සංඥාව නැති වුවහොත් හෝ විදුලිය විසන්ධි වුවහොත් කුමක් සිදුවේද?
A: ඒකකය සාමාන්යයෙන්-විවෘත (ආරක්ෂිත) තත්වයකට පෙරනිමි වේ, එයින් අදහස් වන්නේ එය කිසිදු ක්රියාකාරී විධානයකින් තොරව ස්වයංක්රීයව වසා දමන බවයි. සංඥා බිඳවැටීමක් DC වෝල්ටීයතාවයක් නූල මත සජීවීව තබන අවස්ථාවක් නොමැත.
ප්ර: මෙය අපගේ පවතින 1000V ලෙගසි පද්ධතියට නැවත සකස් කළ හැකිද?
පිළිතුර: ඔව්. උපාංගය 1000V සහ 1500V DC පද්ධති දෙකටම සහය දක්වයි, එබැවින් ඔබට ක්රියාකාරී ඉන්වර්ටර් ප්රතිස්ථාපනය නොකර හෝ ඔබේ අරාව නැවත වය කිරීමකින් තොරව කේත අනුකූලතාවයට යාවත්කාලීන කළ හැක.
Q: මෙම RSD සැබෑ වාණිජ ව්යාපෘති සඳහා යොදවා තිබේද?
පිළිතුර: ඔව්. යුරෝපය, අග්නිදිග ආසියාව සහ උතුරු ඇමරිකාව පුරා C&I වහලවල් මත ඒකක ස්ථාපනය කර ඇත. NDA යටතේ ඉල්ලීම මත යොමු ව්යාපෘති ලියකියවිලි ලබා ගත හැකිය.
ප්ර: තන්තුවකට සැබෑ-ලෝක බල අලාභය කුමක්ද?
A: සම්බන්ධතා ප්රතිරෝධය 0.5mΩ ට අඩු වන අතර, වසර 25ක ව්යාපෘති ජීවන චක්රයක් හරහා නොසැලකිය හැකි - තන්තුවකට 0.02% ට වඩා අඩු හෝ සමාන බලශක්ති අලාභයක් සීමා කරයි.
ප්ර: ඇගයීම සඳහා සාම්පල කෙතරම් ඉක්මනින් සකස් කළ හැකිද?
A: ඉංජිනේරු සාම්පල (ඒකක 5-10) සම්පූර්ණ පරීක්ෂණ වාර්තා ඇතුළත් දින 7ක් ඇතුළත නැව්ගත කෙරේ. පෙර-ගැළපෙන නියැදි කට්ටලයක් සඳහා ඔබේ ඉන්වර්ටර් ආකෘතිය සහ නූල් වින්යාසය සමඟ අපව සම්බන්ධ කර ගන්න.
ප්ර: පළමු වරට ගැනුම්කරුවන් සඳහා -ස්ථාපන සහාය තිබේද?
පිළිතුර: ඔව්. අපි රැහැන් රූප සටහන්, ව්යවර්ථ පිරිවිතර සහ කොමිස් කිරීමේ පිරික්සුම් ලැයිස්තුවක් සපයන්නෙමු. ඒකක 500 කට වැඩි ඇණවුම් සඳහා වීඩියෝ ඇවිදීම් සහ දුරස්ථ තාක්ෂණික සහාය ලබා ගත හැකිය.
Q: දේශීය අවසරය සඳහා ඇතුළත් කර ඇති ලියකියවිලි මොනවාද?
A: සෑම නැව්ගත කිරීමකටම TÜV සහ UL පරීක්ෂණ වාර්තා, සම්භවය පිළිබඳ සහතික, සහ බොහෝ අධිකරණ බල ප්රදේශවල NEC 690.12 වගන්තිය සඳහා ප්රමාණවත් - සංරචක අනුක්රමික පත්ර ඇතුළත් වේ.
ප්ර: ක්ෂේත්රයේ ඒකකයක් අසමත් වුවහොත් වගකීම් හිමිකම් ක්රියාවලිය කුමක්ද?
A: අනුක්රමික අංකයක් සහ අසාර්ථක වාර්තාවක් ඉදිරිපත් කරන්න; ආදේශන ඒකක ව්යාපාරික දින 5ක් ඇතුළත යවනු ලැබේ. වසර 15ක වගකීම් සහතිකය නිෂ්පාදකයාගේ කැපවීම පමණක් නොව ජාත්යන්තර ප්රතිරක්ෂණ මගින් අනුබල දෙනු ලැබේ.
ප්ර: ඔබේ දෝෂ අනුපාතය කුමක්ද සහ තත්ත්ව පාලනය කරන්නේ කෙසේද?
A: සෑම ඒකකයක්ම නැව්ගත කිරීමට පෙර 100% AOI දෘශ්ය පරීක්ෂණය සහ සම්පූර්ණ{1}}භාර ක්රියාකාරී පරීක්ෂණය සමත් වේ, ISO 9001-සහතික කළ නිෂ්පාදන රේඛා හරහා 99.98% ට වඩා වැඩි හෝ ඊට සමාන පිටතට යන තත්ත්ව සමත් අනුපාතයක් සමඟ.
